Плата керування DBM33B (DBM 33A PR08202) на газовий котел Ferroli Domina N, Divaproject. 39848642

39848641
5 5 17 Product
5 499 грн.

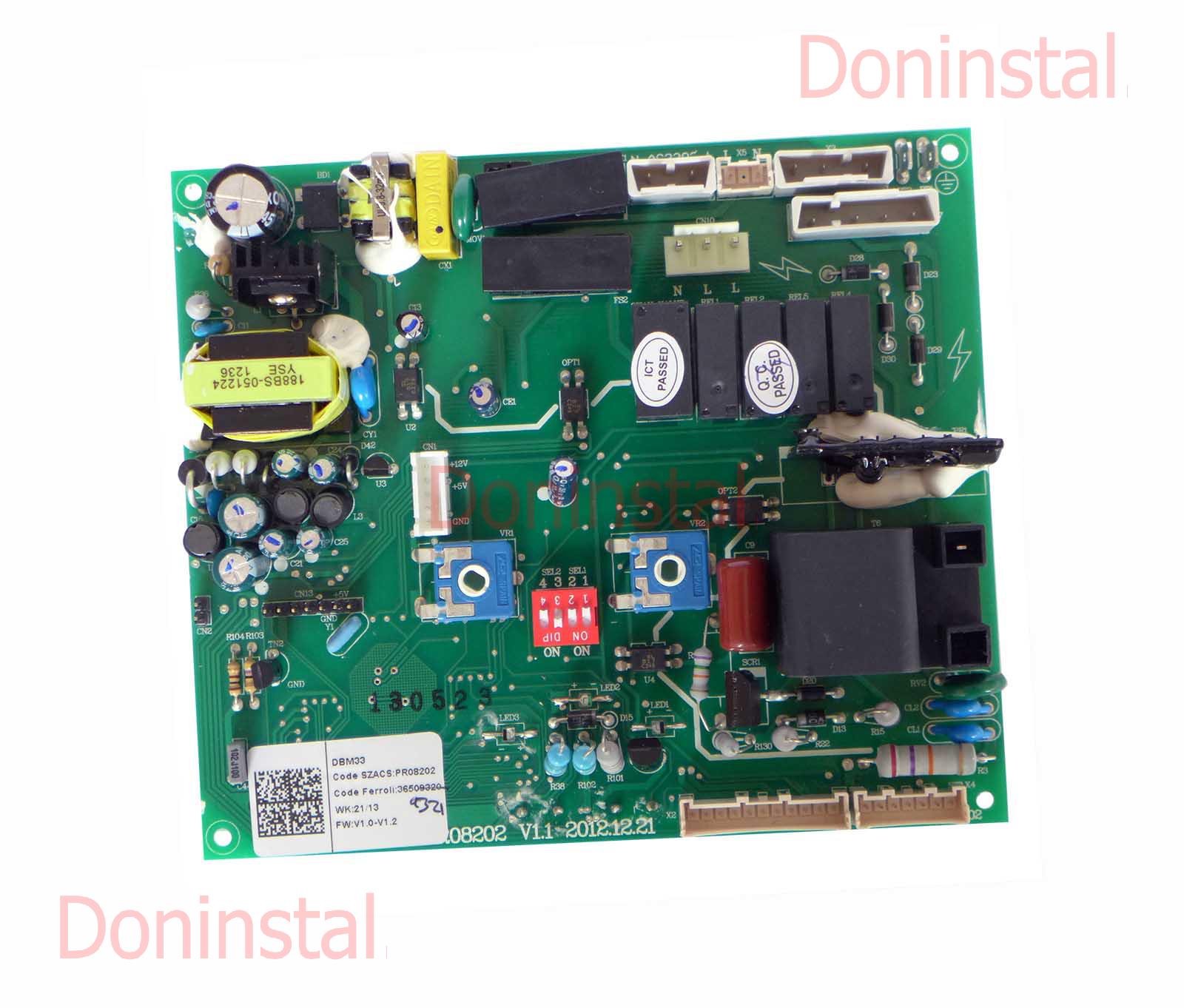

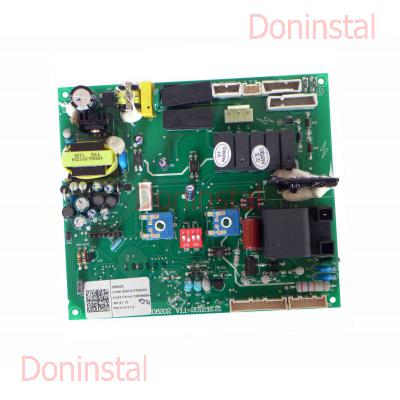

Плата керування DBM33B (DBM 33A PR08202) на газовий котел Ferroli Domina N, Divaproject.

Налаштування плати DBM 33B, DBM 33A

Налаштування 1: Інтерфейс користувача

Знеструмити агрегат.

Відкрийте кришку панелі керування.

Вимкнути та вийняти плату, що замінюється DBM33B.

Встановити та підключити змінну плату DBM33B.

Повернути на місце кришку щитка.

Подати електроживлення на агрегат.

З метою безпеки перевірити, що функція кнопок, ручок та СІДів  відповідає опису в посібнику користувача до агрегату. В іншому випадку, повторити процедуру пункту 1.

Налаштування 2: Параметри конфігурації котла

Вхід у меню "Параметри В" Натисніть на кнопку "ECO" протягом 10 секунд. Після цього СІДи швидко блимають протягом 2 секунд.

2. Світиться червоний світлодіод (вказівник №1, тип котла).

Натисніть кнопку "ECO" протягом 5 секунд. Після цього часу СІДи швидко блимають протягом 2 секунд.

Поверніть ручку системи ГВП на мінімум (для котлів DOMINA N) або максимум (для котлів Divaproject, Arena).

Натисніть кнопку "ECO" протягом 5 секунд. Після цього часу СІДи швидко блимають протягом 2 секунд.

Світиться зелений СІД.

Натисніть кнопку "ECO" 2 рази.

Світиться жовтий світлодіод (вказівник №4, тип запиту на ГВП).

Натисніть кнопку "ECO" протягом 5 секунд. Після цього часу СІДи швидко блимають протягом 2 секунд.

Поверніть ручку ГВП на мінімум (для реле протоки) або на максимум (для витратоміра)

Натисніть кнопку "ECO" протягом 5 секунд. Після цього часу СІДи швидко блимають протягом 2 секунд.

Горять жовтий та червоний індикатори

Вихід із меню "Параметри В".

Поверніть ручку опалення спочатку на мінімум, потім на максимум.

Встановіть ручки на встановлені температурні значення.

Налаштування 3: Параметри конфігурації котла

Вхід у меню "Параметри А". Натиснути кнопку скидання "Reset" протягом 10 секунд По закінченні цього часу СІДи швидко блимають протягом 2 секунд.

Горить червоний СІД (параметр №1, що вказує, тип газу)

Натиснути кнопку скидання "Reset" протягом 5 секунд По закінченні цього часу СІДи швидко блимають протягом 2 секунд.

Поверніть ручку ГВП на мінімум (для роботи на метані) або максимум (для роботи на зрідженому нафтовому газі GPL)

Натиснути кнопку скидання "Reset" протягом 5 секунд По закінченні цього часу СІДи швидко блимають протягом 2 секунд.

Світиться зелений СІД.

Натиснути кнопку скидання "Reset" 6 разів.

Усі СІД погасли (що вказує параметр №8, тип камери згоряння).

Натиснути кнопку скидання "Reset" протягом 5 секунд По закінченні цього часу СІДи швидко блимають протягом 2 секунд.

Поверніть ручку ГВП на мінімум (для закритої камери) або на максимум (для відкритої камери).

Натиснути кнопку скидання "Reset" протягом 5 секунд По закінченні цього часу СІДи швидко блимають протягом 2 секунд.

Горить червоний СІД (параметр №1, що вказує, тип газу)

Вихід із меню "Параметри А".

Поверніть ручку опалення спочатку на мінімум, потім на максимум.

Встановіть ручки на встановлені температурні значення.

Код заміни: 36509321, 39848640, 39848641, 902613750.
