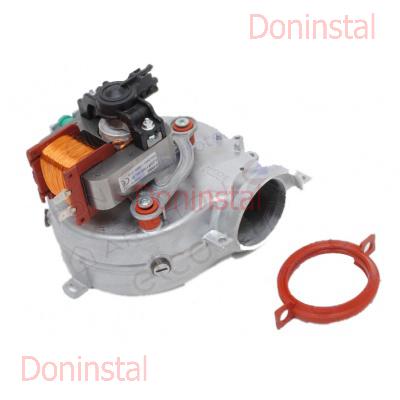

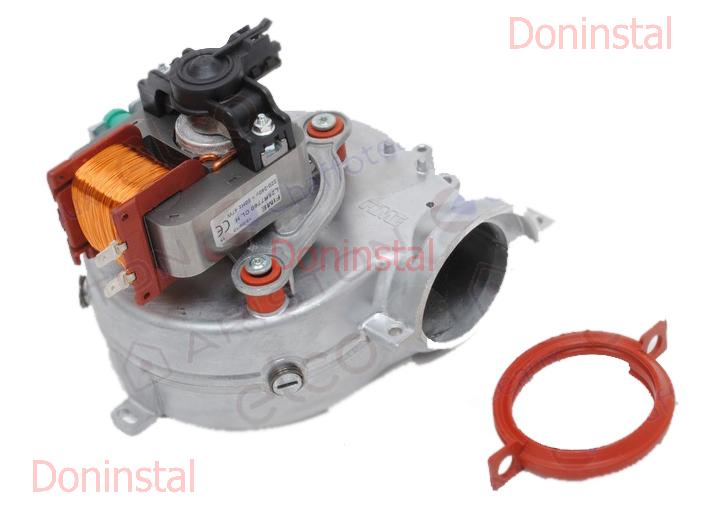

Модульований вентилятор (потужність двигуна 60 Вт), швидкість обертання якого контролюється датчиком холу, на газовий котел Ariston GENUS (EVO) 32/335/36 FF, а також Chaffoteaux MIRA C, NIAGATA, TALIA, потужністю 32, 35, 3.
Принцип роботи:
Як тільки надходить сигнал на увімкнення, ел. плата включає вентилятор. Швидкість вентилятора збільшується доти, доки замкнуться контакти пневмореле. Максимальна - 2800 об/хв.
Після замикання контактів по команді з плати вентилятор починає обертатися зі швидкістю, що відповідає фазі запалювання. Для режимів ГВП та ОПАЛ вона різна. Після виявлення полум'я швидкість вентилятора модулюється залежно від теплового навантаження.
Швидкість обертання вентилятора залежить від напруги на модульаторі газового клапана і змінюється разом з ним.
Контроль швидкості здійснюється датчиком Холла, розташованого на роторі двигуна. Якщо протягом 10 с швидкість знижується більше, ніж на 100 об./хв нижче мінімальної величини (1750 об./хв) або поганий контакт датчика Холла, висвічується код помилки 6 04 і включається
на 40 с пост-вентиляція на максимальній швидкості;
на 2 хв пост-циркуляція на мінімальній швидкості.
Швидкість обертання вентилятора можна побачити в меню 7 – параметр 18 або виміряти частоту на роз'ємі CN07, контакти 4 та 5.
Стан роботи вентилятора можна налаштувати у парі. 2 22:
0: Модуляція;
1: Постійна швидкість.
Якщо у Вас на котлі Ariston GENUS (EVO) на дисплеї блимає код помилки ERR/6P1, а на моделях котлів EGIS, BS II, BS, MATIS - світиться жовтий індикатор навпроти значка що означає затримку спрацьовування реле тиску продуктів згоряння, то є:
оплавилася трубка вентури у вентиляторі і далі пункт 2.
не замикається котакт реле тиску повітря (пресостата-пневмореле) - необхідна заміна
несправність плати управління (відгоріло реле управління вентилятором) - необхідний ремонт плати управління
несправність вентилятора (обрив обмотки двигуна, заклинювання підшипника) – необхідна заміна вентилятора (ремонт не доцільний).
