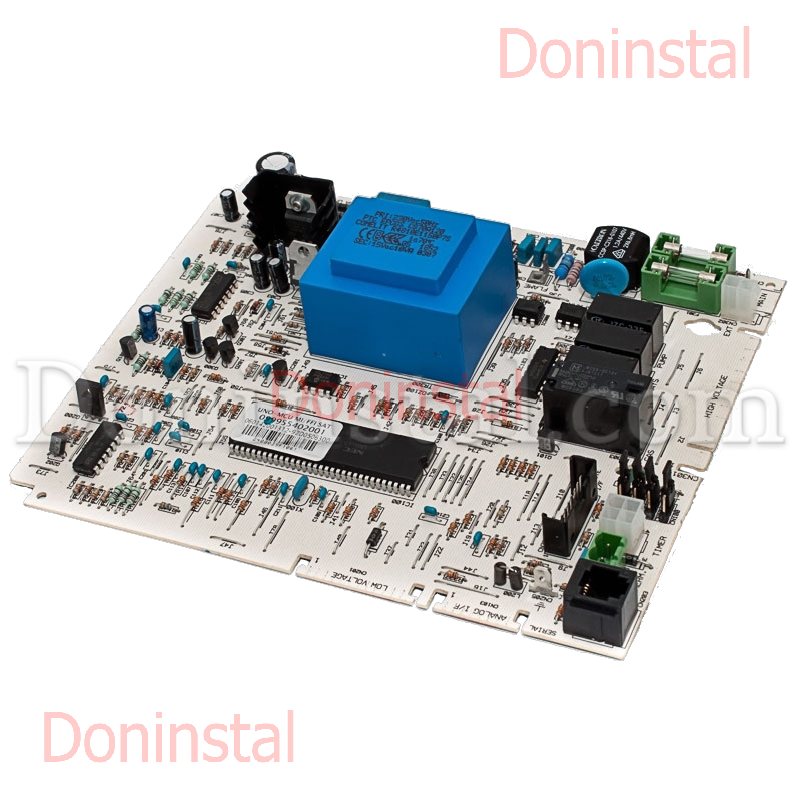

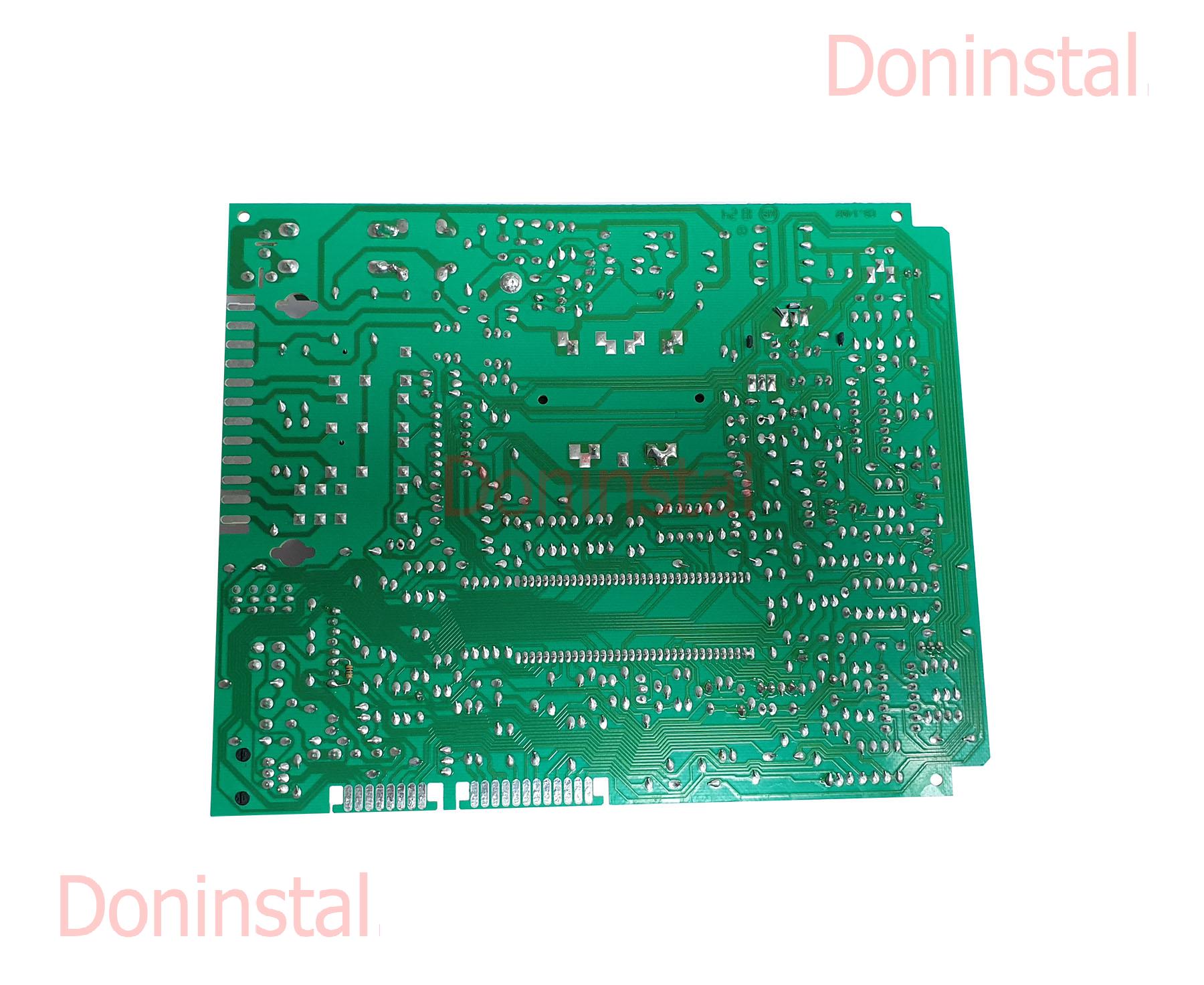

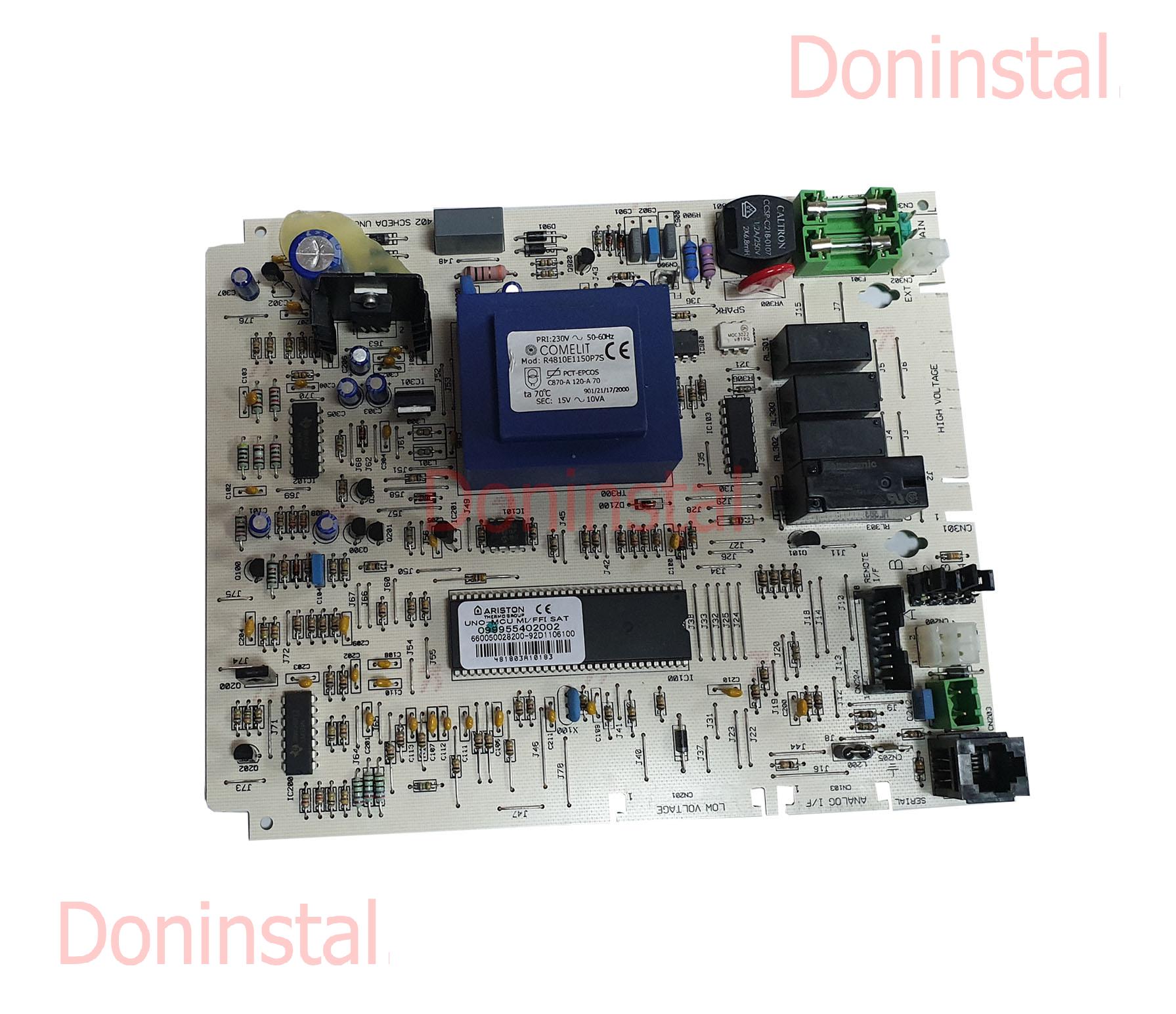

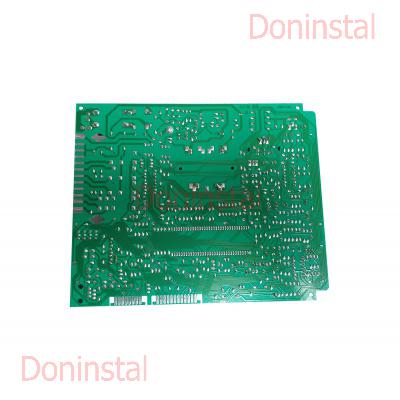

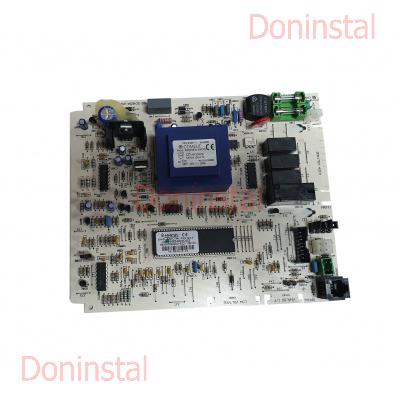

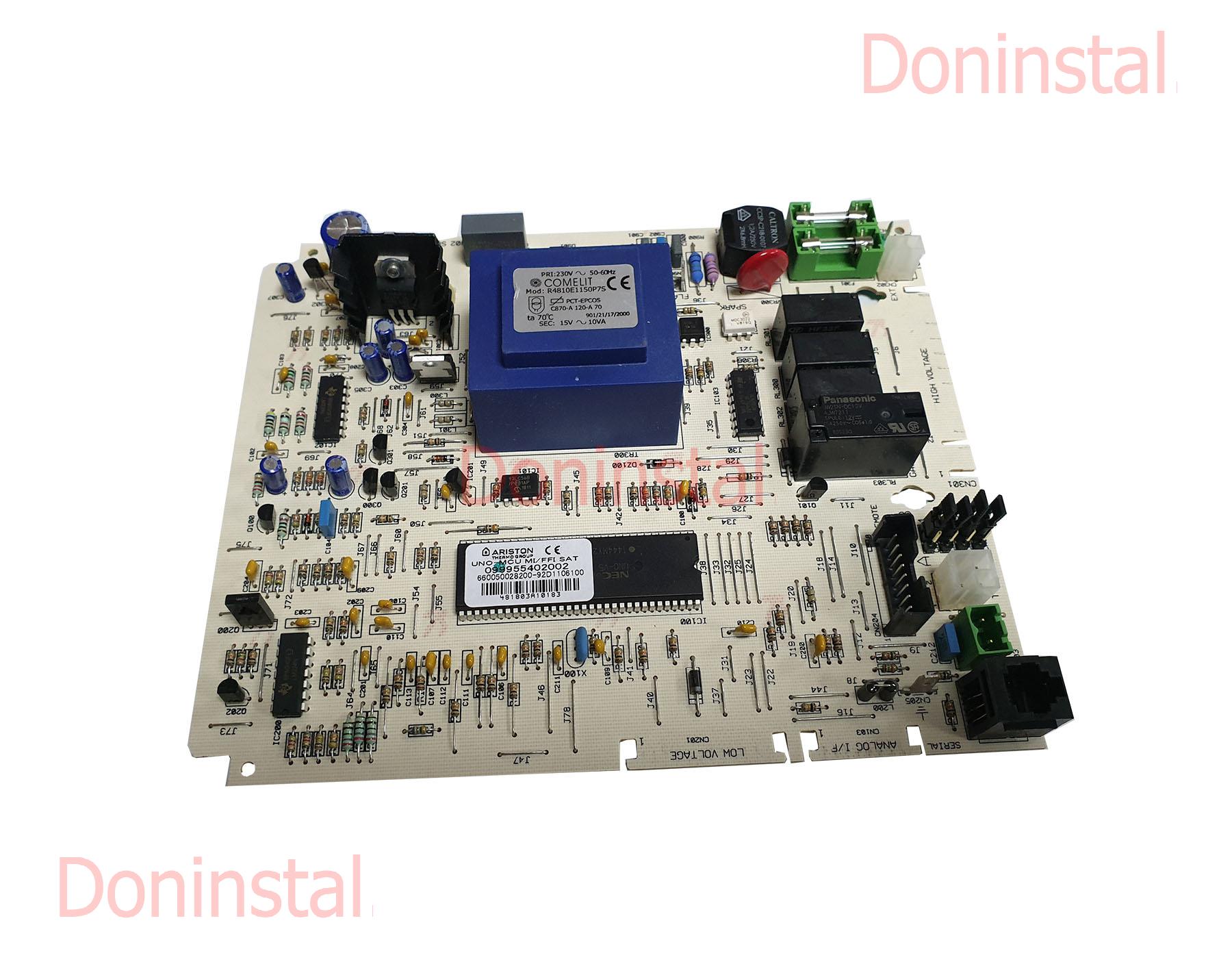

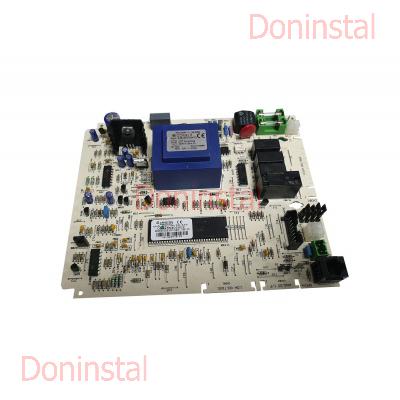

Плата керування Ariston UNO 24 MFFI/MI (ARISTON THERMOGROUP UNO-MCU MI/FFI SAT 099955402002 660050028200-92D1106100 трансформатор COMELIT Mod) R4810E1150P
Основна плата управління котлів Ariston UNO MFFI/MI і плата індикації UNO-COM розроблені як цілісні електронні системи, призначені для управління системами безпеки та комфорту настінних котлів моделі UNO.
Основна плата має вбудований мікропроцесор, що керує різними функціями котла, і працює як інтерфейс для дистанційного керування, передачі даних та терморегуляції на підставі кімнатного та зовнішнього датчиків температури. з'єднується проводами з датчиками та виконавчими пристроями котла для виконання функцій безпеки та керування; всі налаштування та установки користувача зберігаються в пам'яті пристрою.
У плату UNO-COM вбудовані всі індикатори панелі керування та потенціометри регулювань.
Живлення подається на плату через панель роз'ємів і виходить на виконавчі пристрої (висока напруга 230В), захищені двома запобіжниками на 230В (фаза і нуль).
Панель роз'ємів має два додаткових контакти не захищених запобіжниками (фаза і нуль)~230В на виході на модем. Трансформатор, захищений варисторами, генерує струм низької напруги для управління логічними функціями котла та живлення додаткових споживачів, таких як, таймер, КЛІМАТ-МЕНЕДЖЕР, модем для віддаленого доступу підтримки.

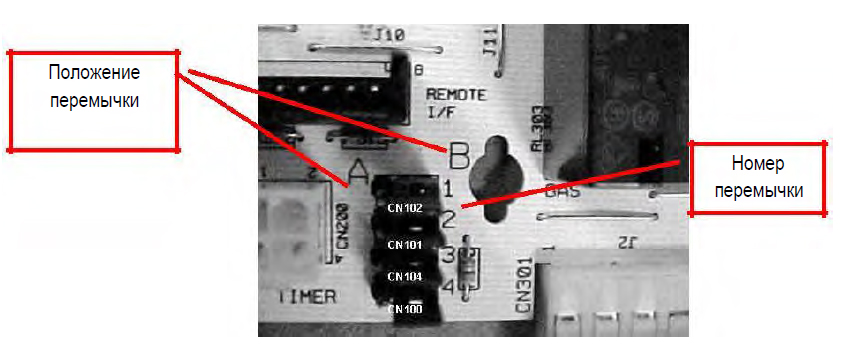

Встановлення перемичок на платі управління може бути відрегульовано наступними функціями котла:
ТАБЛИЦЯ ВСТАНОВЛЕННЯ ПЕРЕМИЧОК
| N° ПЕРЕМИЧКИ |
РОЗ'ЄМ |
Положення A |
Положення В |
| 1 |
CN102 |
Віддалений доступ / налаштування потужності іскроутворення |
Увімк. Вимк. / Перезапуск / Опалення |
| 2 |
CN101 |
Затримка займання – 0 |
Затримка займання: 2хв. |
| 3 |
CN104 |
Потенціометр температури опалення: 38-44 |
Потенціометр температури опалення: 42-82 |
| 4 |
CN100 |
Налаштування максимальної потужності опалення та головного займання |
Режим ГВП / режим опалення |

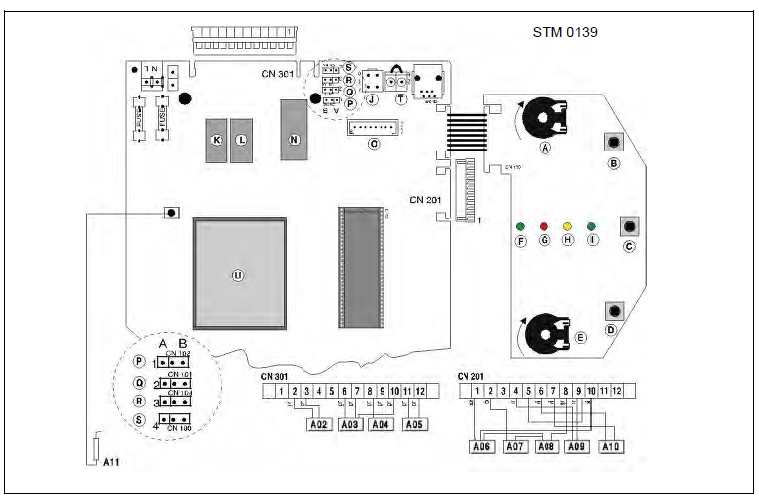

Електрична схема
Опис:
|
A – Регулятор температури опалення та перемикач зима/літо A01 - Вентилятор
B – Кнопка перезапуску A02 – Газовий клапан
C – Кнопка Увімк./Вимк. A03 – Привід 3-ходового клапана
D – Кнопка функції «комфорт» A04 -Насос
E – Регулятор температури ГВП A05 – Трансформатор розпалювання
F – Індикатор функції «комфорт» A06 – Датчик подачі
G –Індикатор несправності іскроутворення A07 – Датчик повернення
H –Індикатор несправності димовидалення A08 –Пресостат (датчик димоходу)
I – Індикатор роботи котла A09 – Датчик протоки ГВП
J – Роз'єм підключення таймера A10 –Модулятор
K –Реле насоса
L – Реле приводу 3-ходового клапана Кольори:
M – Реле вентилятора Gy – Сірий
N – Реле газового клапана W -Білий
O – Роз'єм пульта керування R -Червоний
P – Перемичка установки потужності іскроутворення Bl – Синій
Q – Перемичка регулювання затримки займання V -Фіолетовий
R – Перемичка вибору температурного режиму 38-44 /42-82 B -Чорний
S – Перемичка налаштування плавного займання та макс.
T–Рознімання кімнатного термостату
U-Трансформатор
|
А01 - Вентилятор
А02 - Газовий клапан
А03 - Привід 3-ходового клапана
А04 - Насос
А05 - Трансформатор розпалювання
А06 - Датчик подачі
А07 - Датчик повернення
А08 - Прессостат (датчик димаря)
А09 - Датчик протоки ГВП
А10 - Модулятор
|
Кольори:
GY - Сірий
W - Білий
R - Червоний
BI - Синій
V - Фіолетовий
B - Чорний
Якщо ваш котел не подає ознак життя, то причиною несправності може бути несправність плати управління, зазвичай плата виходить з ладу в результаті перенапруги або при попаданні на неї вологи.
Плату на котел Ariston UNO можна надіслати на діагностику та спробувати відремонтувати у нашому сервісному центрі незалежно від того, де Ви знаходитесь.
Інші запчастини на котел ARISTON UNO можна знайти в інтерактивному каталозі запчастин.
