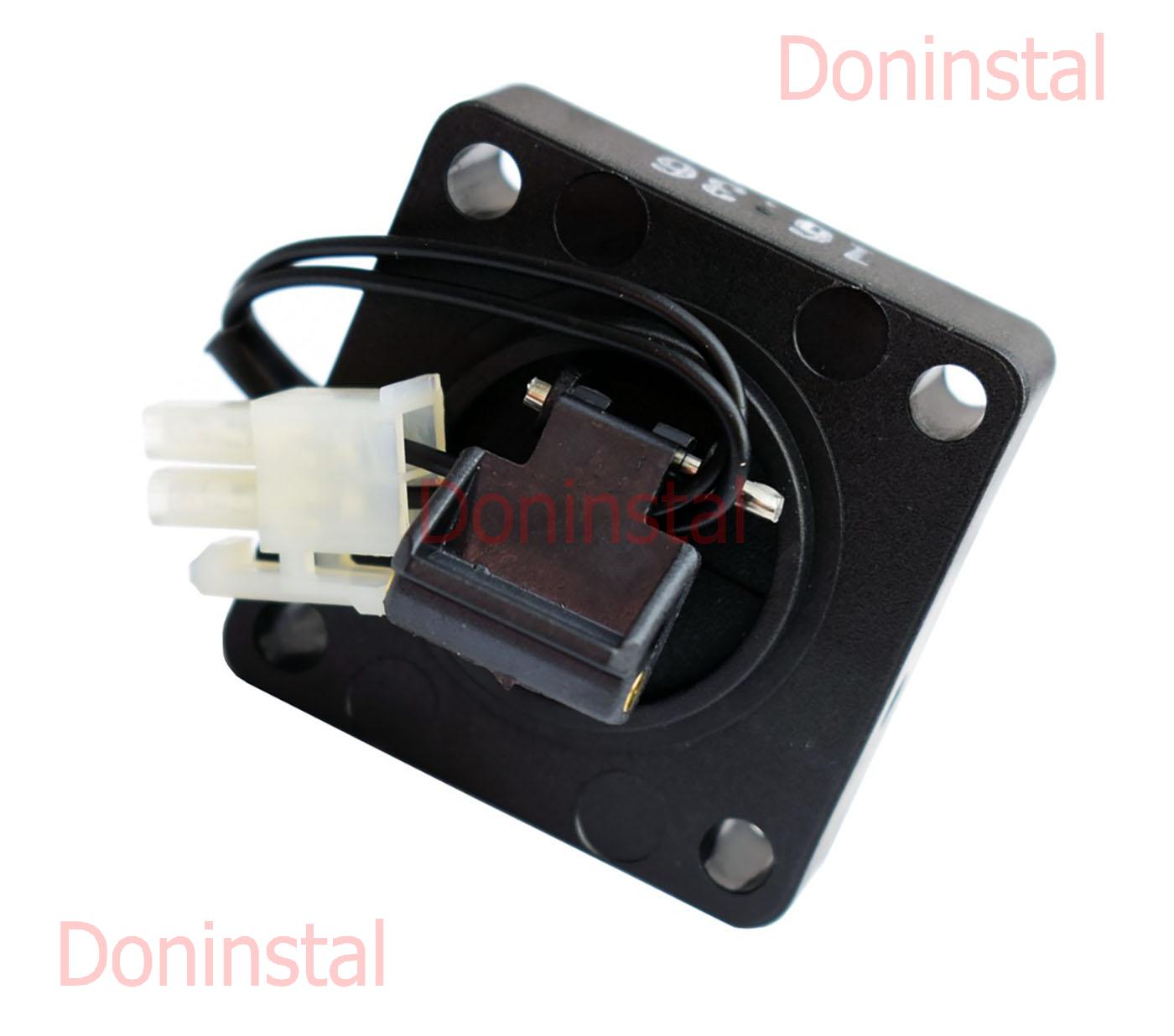

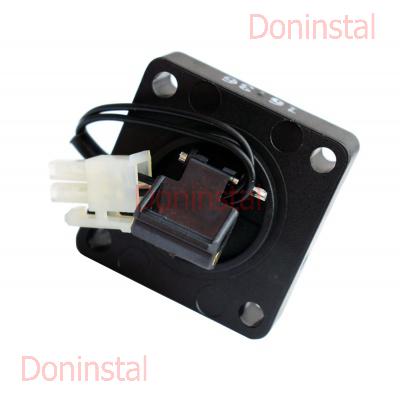

Датчик протоки ГВП на газовий котел Ariston UNO 24 MFF/MI.
Якщо турбований або димохідний котел Ariston UNO 24 MFFI/MI не реагує на відкриття крана гарячої води і не підпалюється, то можливою причиною цього є:
занадто низька протока холодної води (нижче порога спрацьовування датчика протоки)
несправний датчик протоки гарячого водопостачання (ГВП) - необхідна заміна.
 |
Датчик протока: фирма производитель IMIT.
При включении отбора горячей воды потребителем, вода проходит
через корпус датчика, работающего на принципе эффекта Холла (импульс сигнала зависит от напора воды).
Напор воды должен быть не менее 2.5 литров в минуту для передачи управляющего сигнала.
Плата управления подает напряжение на датчик протока, который передает управляющий сигнал на коммутацию (если напор воды достаточен для перехода системы в режим ГВС) обратно на плату, которая, в свою очередь, переключает систему в режим ГВС.
Этот управляющий сигнал работает в режиме вкл/выкл.
Минимальное давление составляет 0.4 бар.
Внимание: Плата управления ARISTON UNO не реагирует на сигнал длительностью менее 0.5 секунд, предотвращая короткие включения – выключения в случае гидроударов в контуре подачи холодной воды.
Описание:
1. Штуцер входа холодной воды.
2. Кран наполнения с барашком.
3. Штуцер входа холодной воды.
4. Датчик протока.
5. Прокладка датчика протока.
6. Порт выхода воды к многофункциональной гидравлической группе. |
 |
