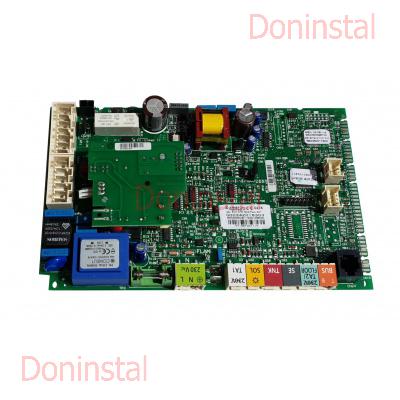

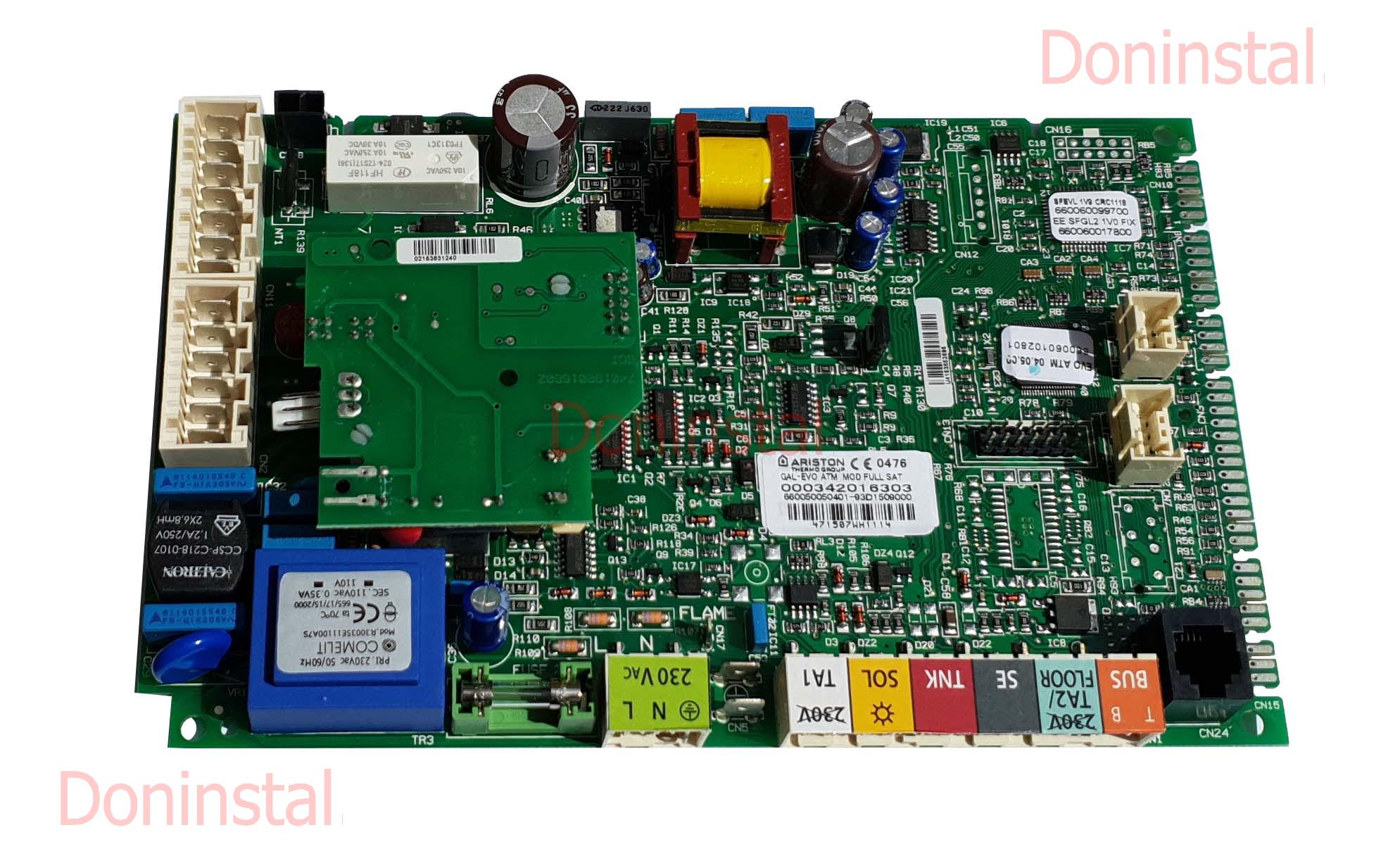

На котлах ARISTON CLAS, GENUS EVO встановлено нову GAL2 EVO ATM із системою самодіагностики для повної перевірки його роботи та відображення інформації на багатофункціональному дисплеї.
Плата GAL2 EVO ATM захищена від перевантаження по струму плавким запобіжником 2A, 250 VAC, а варистор VDR захищає плату від стрибків напруги вище 275В. Напруга живлення 230В +10%-15%, положення вилки в розетці на роботу системи контролю полум'я не впливає.
Роз'єм датчиків, зовнішніх пристроїв і високовольтного навантаження рознесені в різні сторони плати, щоб уникнути наведень напруги.
Код заміни: 60001897-01, 60001897-03, 60001897-04.

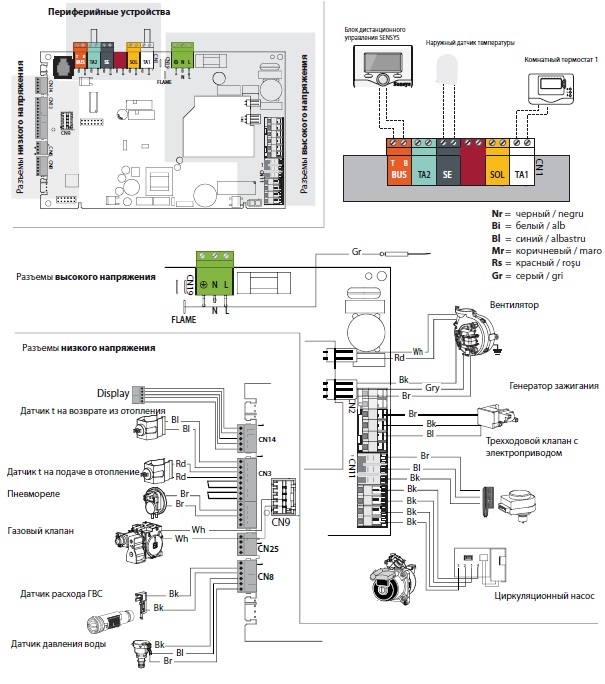

Електрична схема підключення
