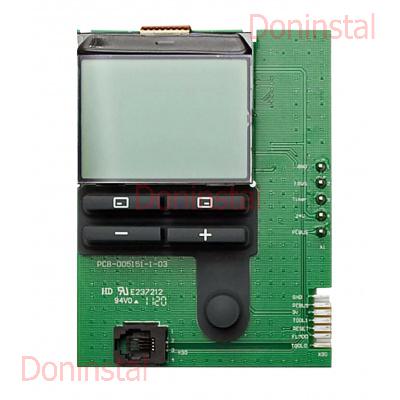

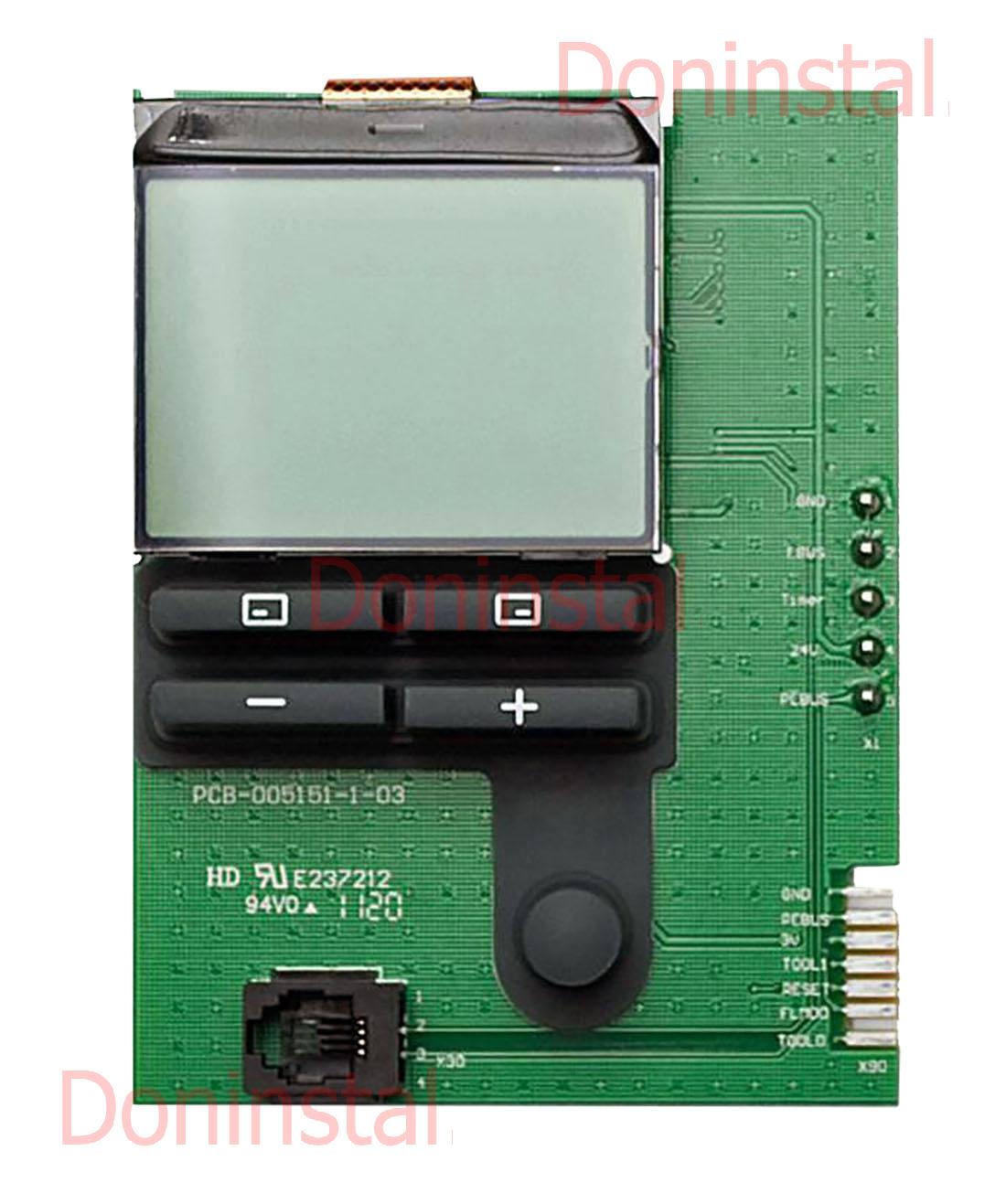

Плата інтерфейсу (дисплей) на газовий котел Vaillant серії ecoTEC plus 5-3, EcoEURO/5 plus.

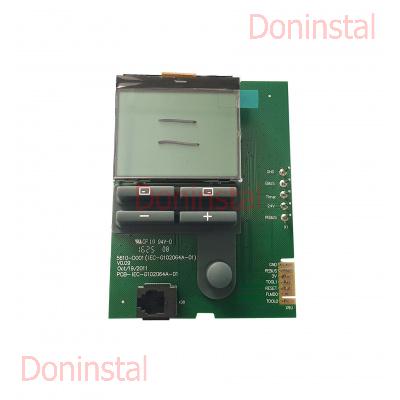

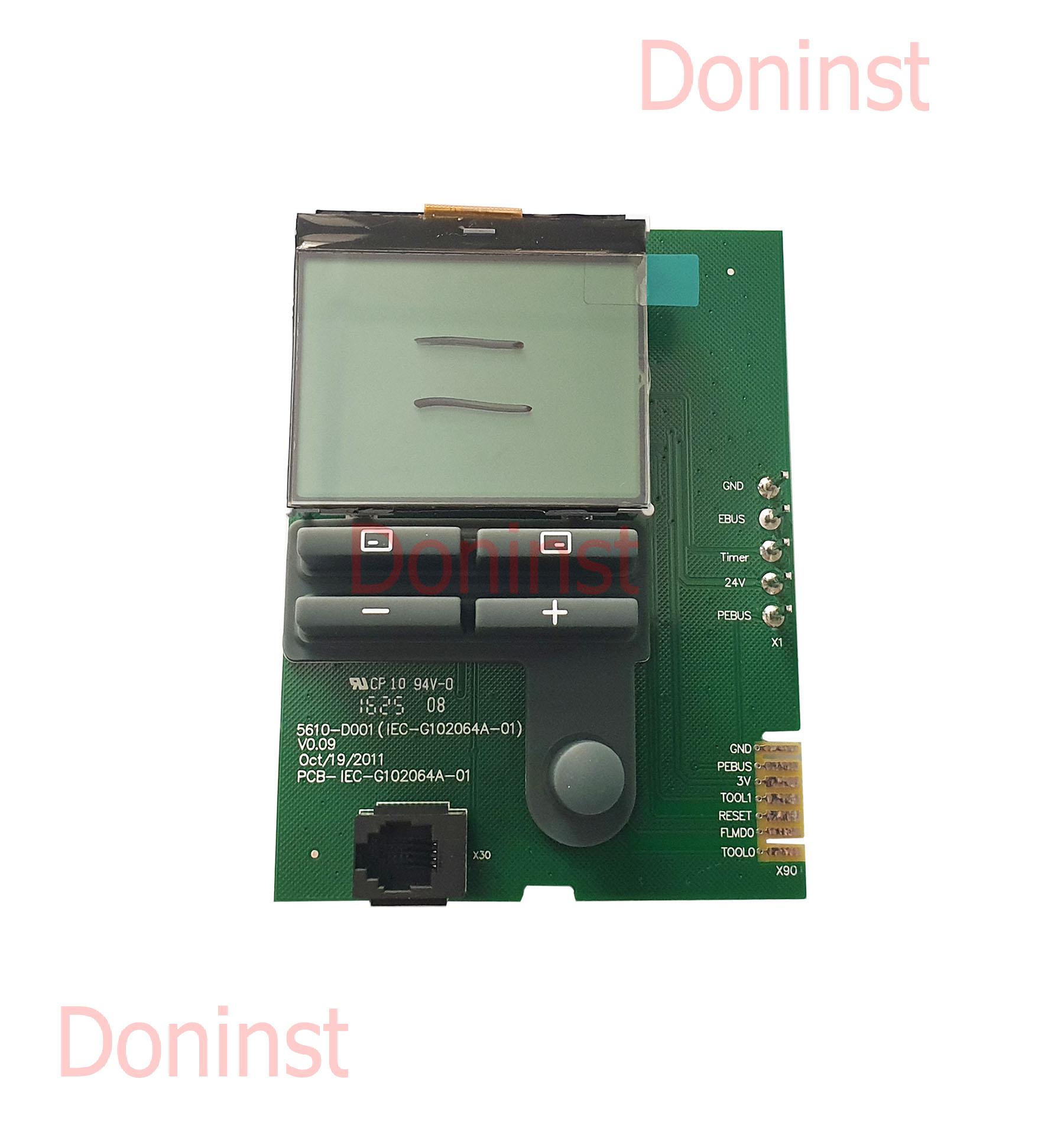

Напис на платі з боку дисплея: 5610-D001 (IEC-G102064A-01) V0.09

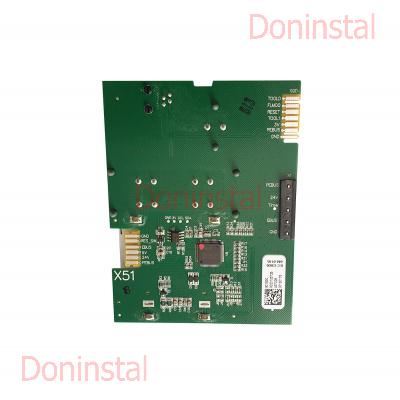

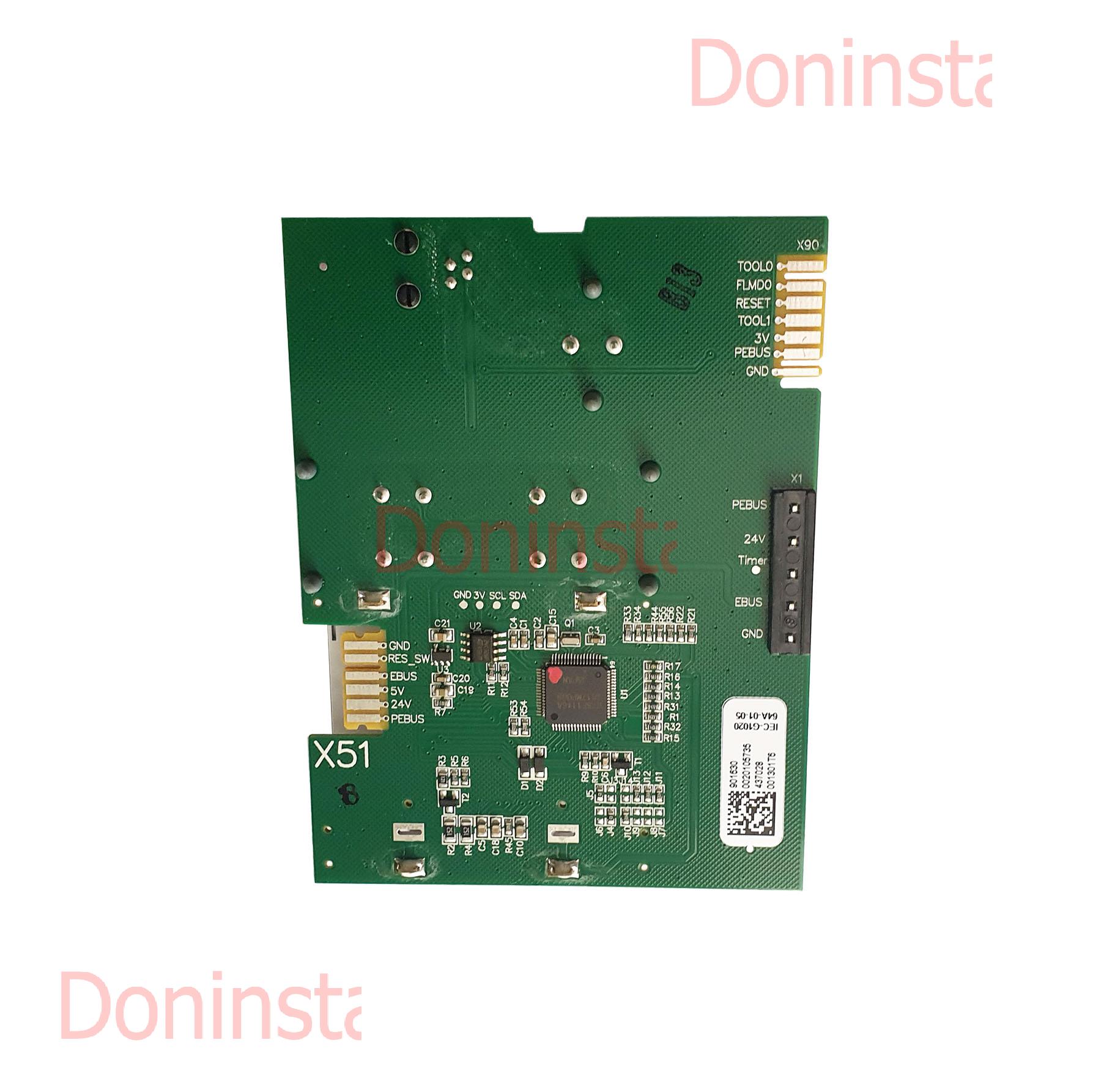

На звороті: 901630 0020105735 437028 001301Е6

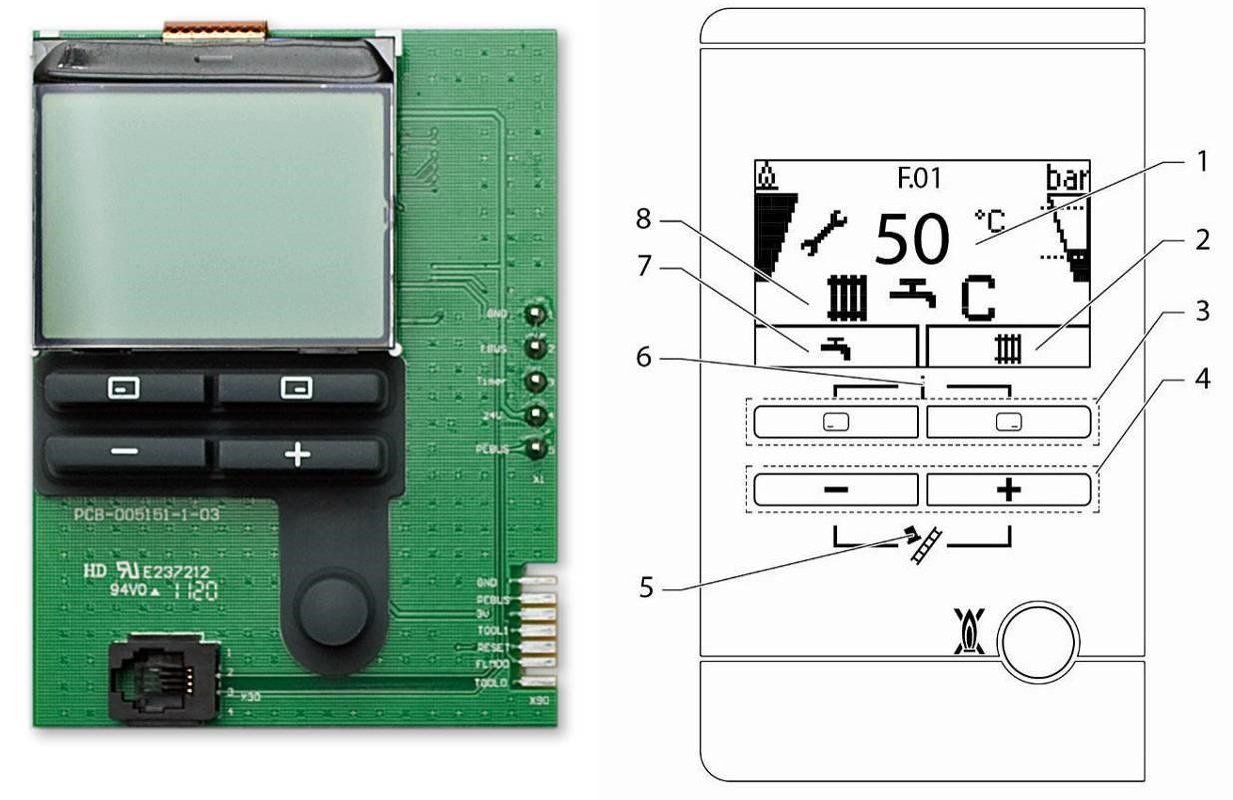

| Кнопки «плюс» та «мінус» для введення даних та зчитування інформації. |
1 Дисплей для індикації поточного стану (температура, тиск, режим роботи, коди несправностей, інша додаткова інформація). |
|
|
| Кнопка "Reset" для скидання помилок. |
2 Індикація поточного режиму. Права кнопка (після включення котла = нагрівання). |
|
|
| Роз'єм RJ45 для підключення ноутбука. |
3 Ліва та права кнопки вибору. |
|
|
| Роз'єм для зв'язку з регулятором VRC. |
4 Кнопки мінус та плюс. |
|
|
|
5 Функція Трубочист. |
|
|
|
6 Доступ до меню для отримання додаткової інформації. |
|
|
|
7 Індикація поточного режиму. Ліва кнопка (нагрівання гарячої води). |
|
|
| |
8 Відображення символу активного операційного статусу. |
