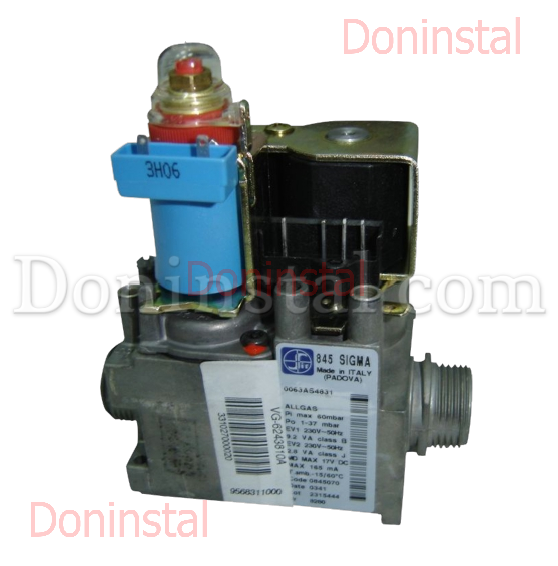

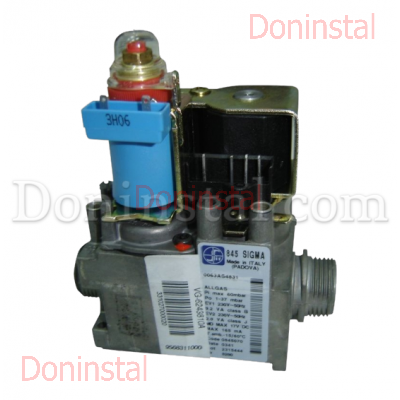

Газовый клапан SIT на котел Vaillant atmoMAX Pro/Plus, turboMAX Pro/Plus version R1-R3.
Применяемая газовая арматура фирмы SIT составляет единый узел с двумя электрически управляемыми запорными клапанами и клапаном модуляции (оператором).

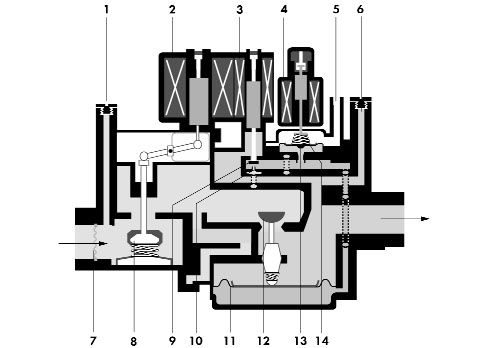

Пояснения к рисунку:
- Ниппель для измерения давления газа на входе
- Катушка главного газового клапана
- Катушка сервовентиля
- Катушка модуляции
- Подключение импульсной трубки турбо-камеры
- Ниппель измерения давления газа на соплах
- Сетчатый фильтр
- 1-й главный газовый клапан
- Клапан оператора
- Канал обратной связи
- Мембрана оператора
- 2-й главный газовый клапан
- Регулирующий клапан
- Мембрана регулятора давления
