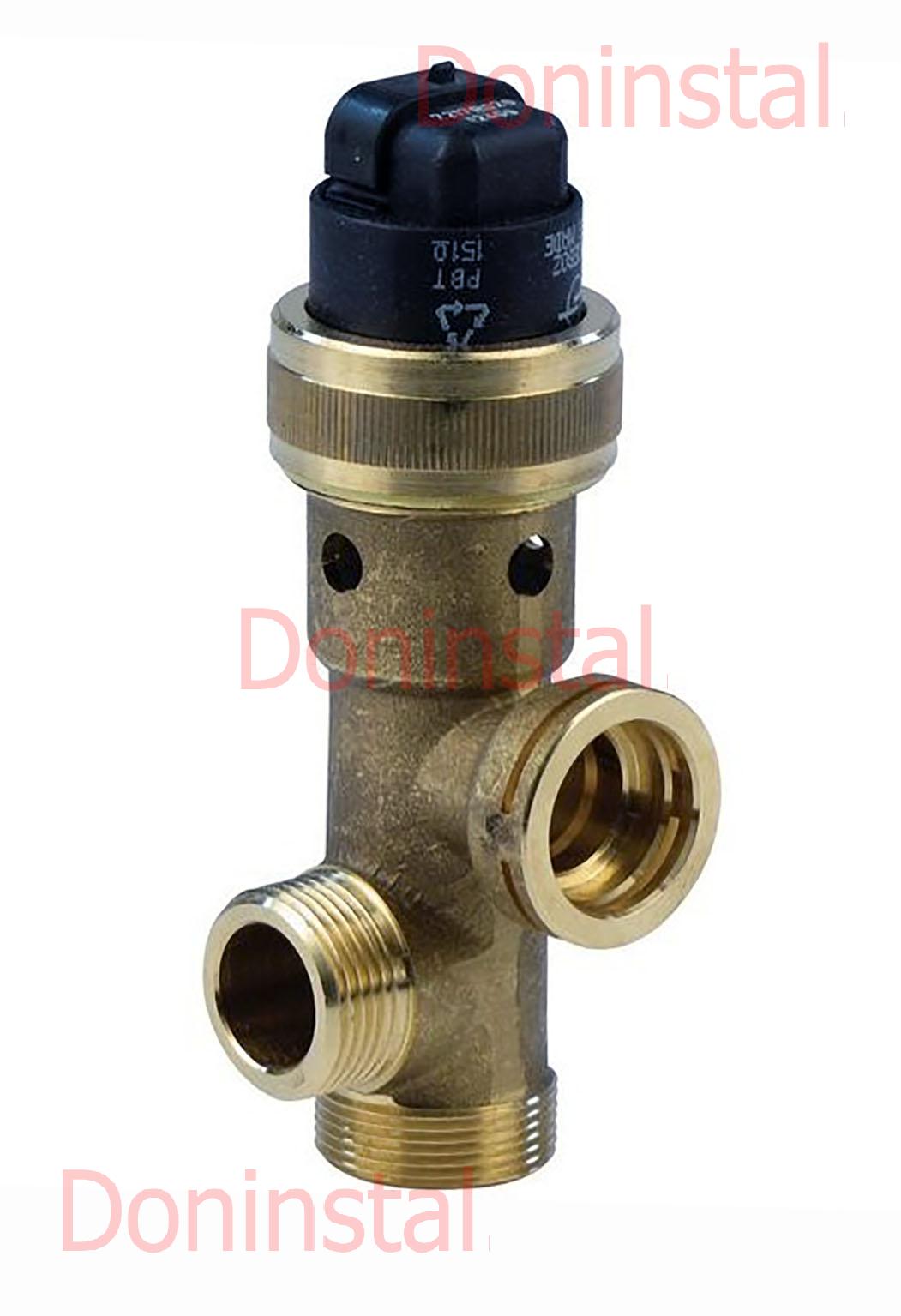

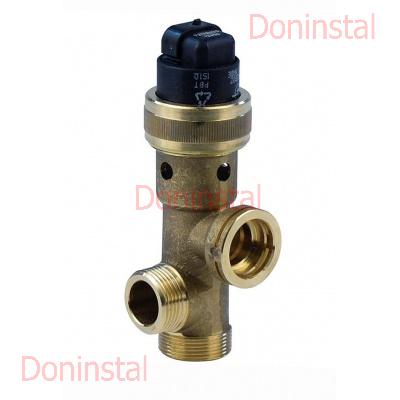

Трехходовой клапан на газовый котел Protherm ЛЕВ 24-28 KKV, TM 3HR, Saunier Duval (S1053600) ENVIROPLUS F24E, F28E.

Приоритетный переключающий вентиль с приводом производит гидравлическое переключение подающей линии аппарата, подавая греющую воду в отопительную систему или во внутреннюю / внешнюю систему подготовки воды для горячего водоснабжения.

Приоритетный переключающий вентиль смонтирован на подающей линии аппарата. Моторный привод обеспечивает перемещение клапана в вентиле. Клапан имеет форму шара. В зависимости от желаемого режима он изменяет свое положение между двумя седлами вентиля, при этом не требующееся для выбранного режима направление потока герметично перекрывается.

Электрическое управление моторным приводом осуществляется электронным блоком аппарата.

Приоритетный переключающий вентиль (схема)                  Приоритетный переключающий вентиль (разрез)
