Привід триходового клапана газовий котел Ariston, Baxi, Westen (5694580).

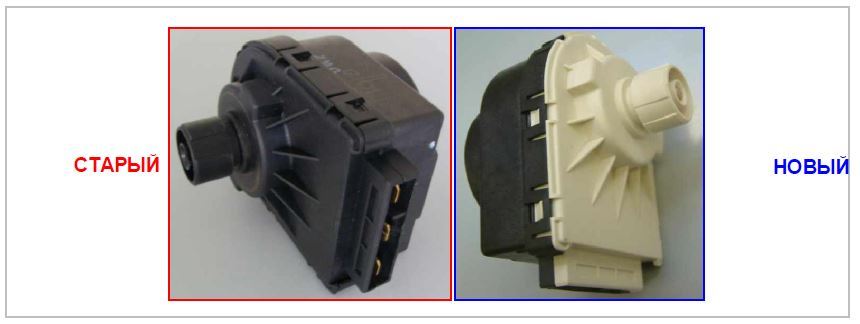

Нижня частина нового двигуна – білого кольору. Новий корпус валу з ходом штока 10 мм - маркування "10" у передній частині.
Дозволяється використання нового двигуна замість старого (код 997147). Не допускається використання старого двигуна з новим валом триходового клапана.
Триходовий клапан приводиться в дію електродвигуном ELBI, що легко демонтується.
Заміну електродвигуна можна здійснювати без зливу води із котла. Достатньо зняти фіксатор та відключити провід живлення.
Сигнал з ЕБУ надходить на двигун у відповідності до того, який режим (ЦО + ШВС або тільки ГВП) заданий на панелі управління.
Клапан має два кінцеві вимикачі (праворуч і ліворуч), за допомогою яких здійснюється відключення серводвигуна при досягненні необхідного положення.
| Схема підключення |
Електроживлення |
 |
Електроживлення: 230 В змінного струму
Опір: 10 ком |
|
Напруга на контактах: |
Вал двигуна |
| Режим ГВП |
2-1 |
Висунутий |
| Режим ЦО |
2-3
|
Всунуто |
Новий код: 61302483-01.
