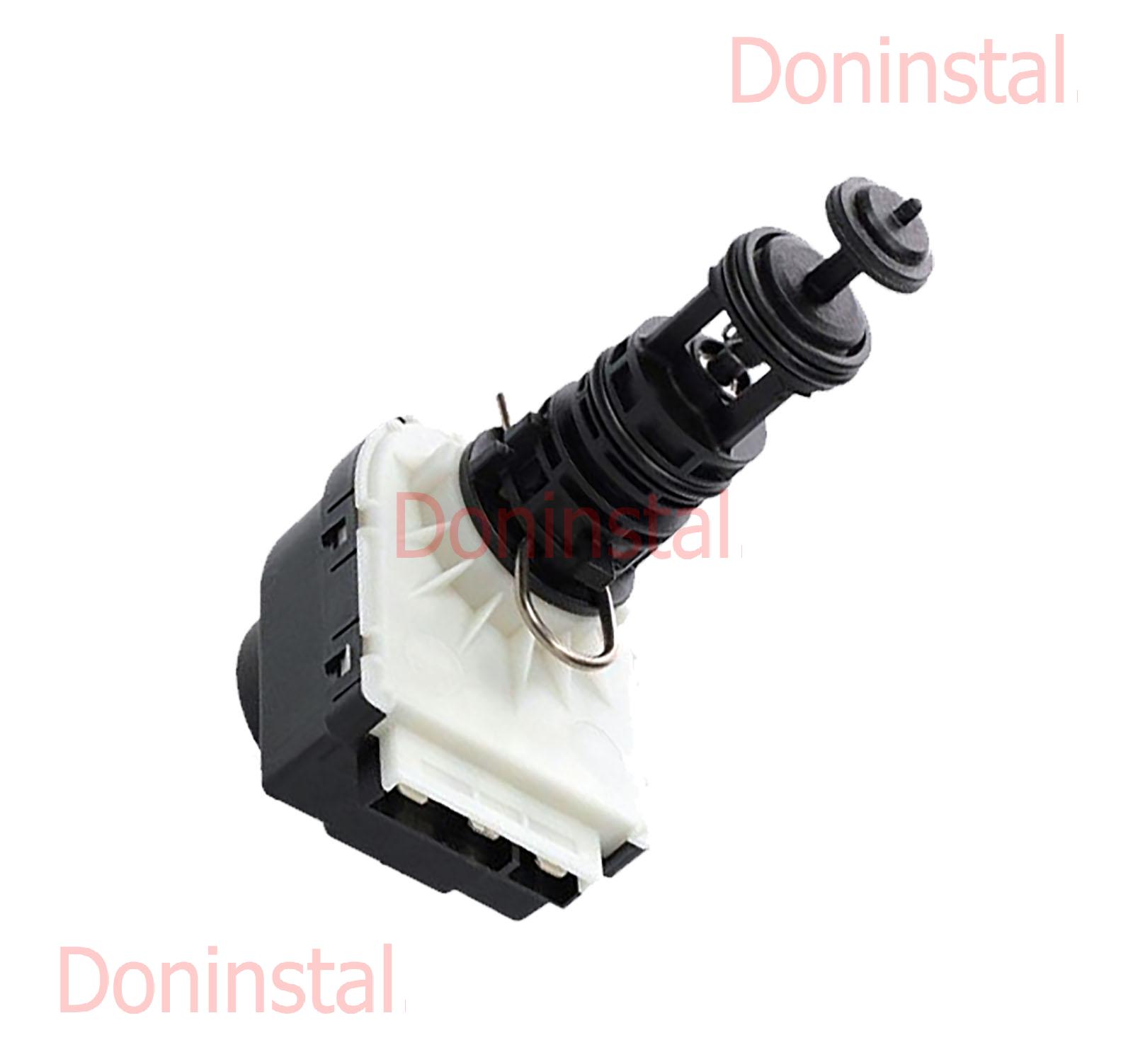

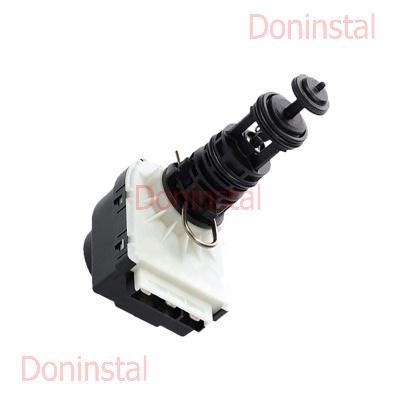

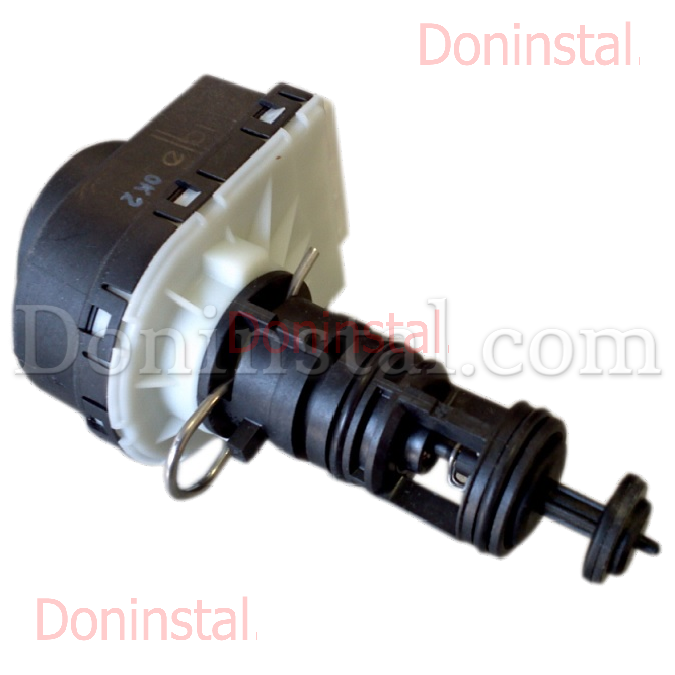

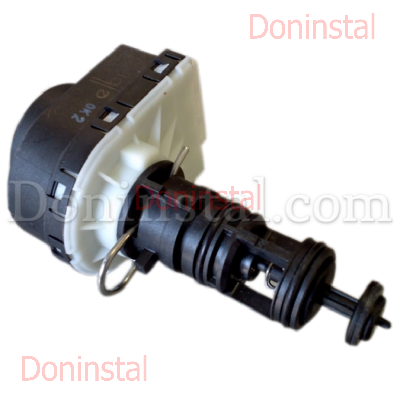

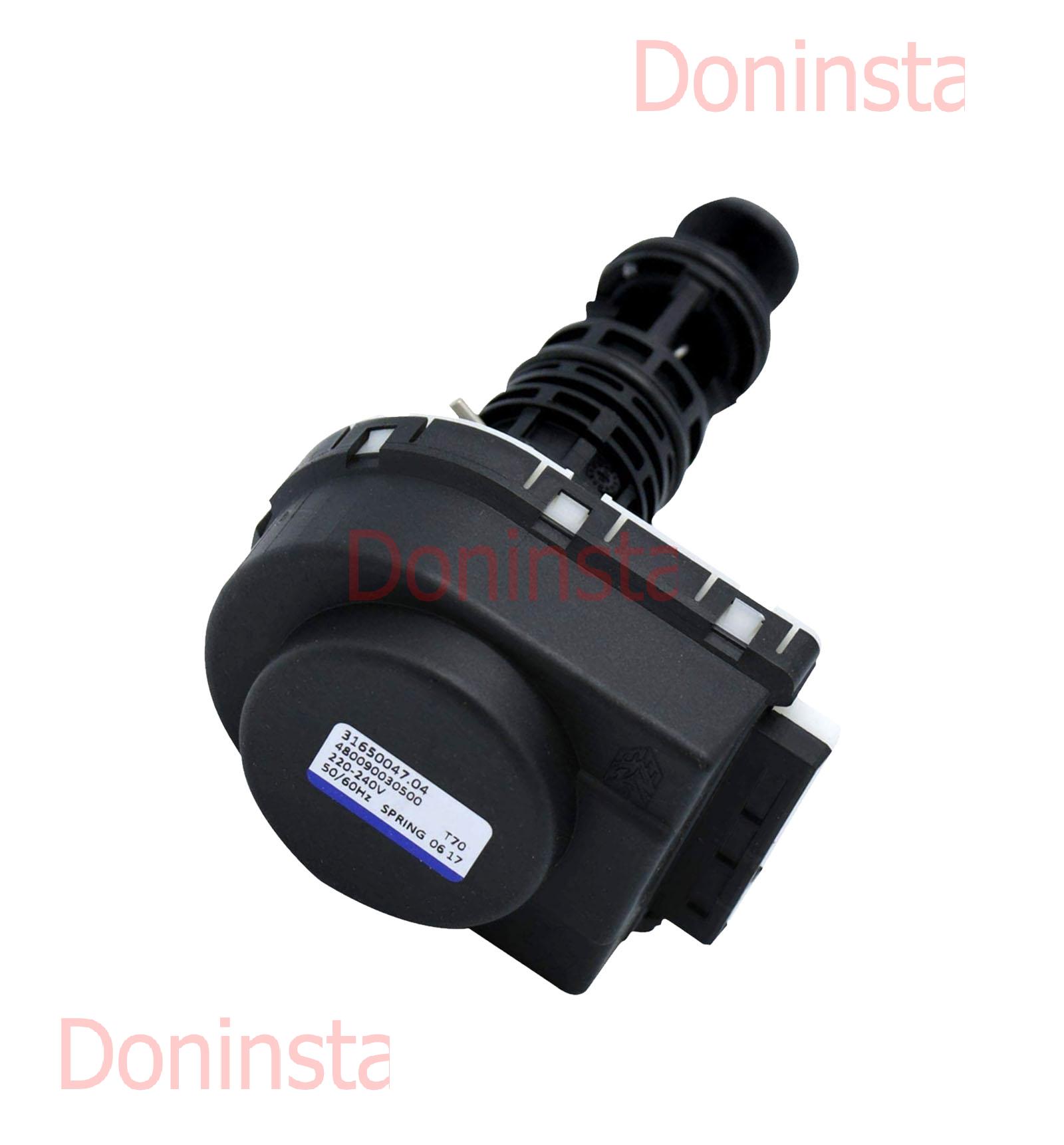

Триходовий клапан в комплекті з електроприводом Elbi на котли Arіstone Genus (EVO), CLAS (EVO), BS, EGIS, BSII, EGIS PLUS, CARES PREMIUM, а також Baxi Fourtech, Pulsar D та інші.
Для зміни напрямку протоки теплоносія (в систему опалення або на теплообмінник ГВС) в котлі використовується 3-ходовий клапан. Він управляється з основної плати казана через спеціальне реле. Складається з корпусу, виконаного з композитних матеріалів та електродвигуна (приводу).

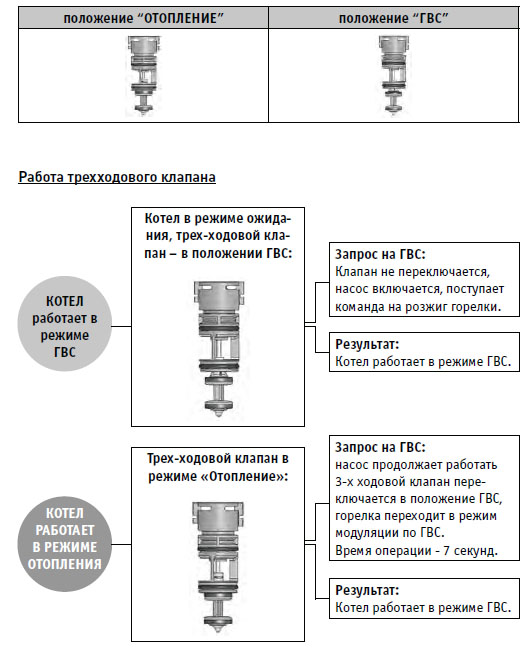

У стані очікування клапан знаходиться у режимі ГВП.

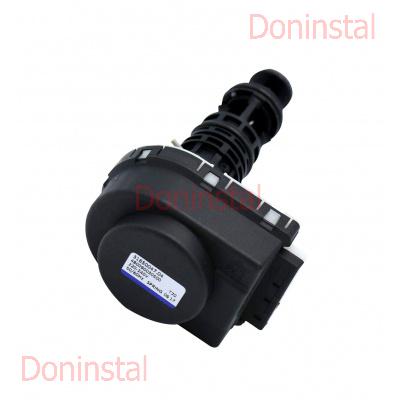

Нижня частина нового двигуна – білого кольору. Новий корпус валу з ходом штока 10 мм - маркування "10" у передній частині.
Допускається використання нового двигуна (61302483), замість старого (код 997147). Не допускається використання старого двигуна із новим триходовим клапаном.
|

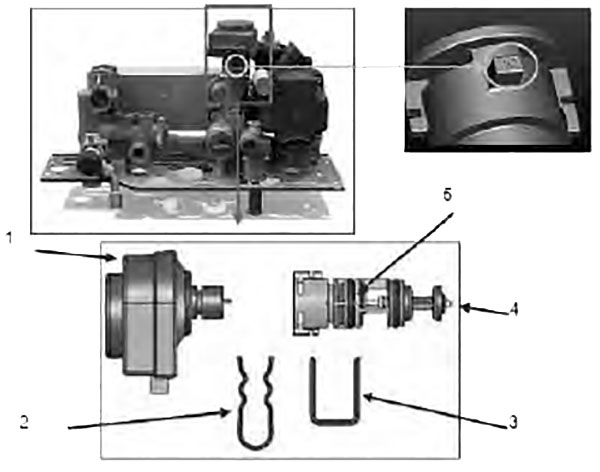

ПОЗНАЧЕННЯ
1.Двигун 3-ходового клапана (привід).
2.Затискач 3-ходового клапана з двигуном.
3.Затискач 3-ходового клапана з гідравлічним блоком.
4.Шток.
5.Ущільнювальне кільце. |
 |

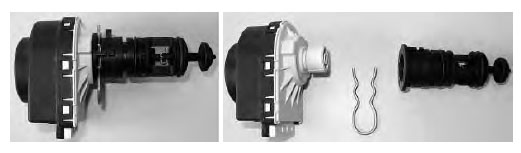

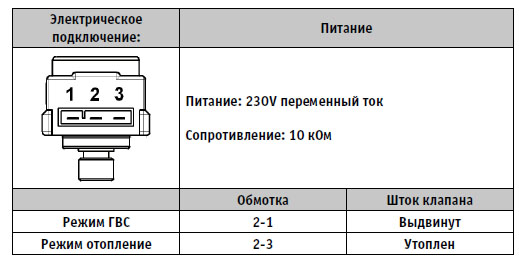

Перемикання триходового клапана забезпечується двигуном тип ELBI (230В). Компенсаційна пружина вбудована у триходовий клапан двигуна для обмеження тиску клапана. При заміні клапан демонтується без зливу системи, необхідно зняти затискач (2) і від'єднати кабель живлення.
Клапан включається через основну електронну плату у казані. Два мікровимикачі вбудовані в двигун, вони дозволяють відключати клапан після закінчення роботи.
